Détecteur ultrasonore à réseau phasé DSS-PAUT28

Détecteur ultrasonore à réseau phasé DSS-PAUT28

Nom De La Marque:	Suzhou Desisen (DSS) Electronics
Numéro De Modèle:	Le nombre d'heures de travail est le suivant:
Nombre De Pièces:	1 série
Prix:	USD $50000
Conditions De Paiement:	L/C, D/A, D/P, T/T
Capacité à Fournir:	100 ensembles

Des informations détaillées

Description du produit

Des informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001, CE

Détails d'emballage:

Étui en bois

Capacité d'approvisionnement:

100 ensembles

Mettre en évidence:

Détecteur de défauts à ultrasons portable léger

Petit détecteur de défauts à ultrasons portable

Détecteur de défauts à ultrasons portable TOFD

Description du produit

Description du produit :

Le DSS-PAUT28 est un instrument de contrôle par ultrasons à réseau phasé portable doté de 32:128 canaux de détection. Le système intègre le contrôle par ultrasons conventionnel, la TOFD (Time of Flight Diffraction), le réseau phasé traditionnel, la méthode de focalisation totale (TFM), le balayage simultané TOFD et réseau phasé, et la prise en charge des sondes à double réseau. Avec son écran tactile étanche et résistant à l'huile, l'instrument offre des capacités complètes d'enregistrement des données de contrôle, ce qui en fait une solution de contrôle par ultrasons à réseau phasé intelligente de pointe produite au niveau national.

Caractéristiques :

Canaux de détection

La configuration à 32:128 canaux offre des capacités de contrôle complètes, notamment la détection par réseau phasé, l'imagerie par méthode de focalisation totale, le balayage simultané TOFD et réseau phasé, la prise en charge des sondes à double réseau, la détection TOFD à deux canaux et le contrôle conventionnel à deux canaux pour répondre aux diverses exigences des clients.

Modules à réseau phasé

Les modules spécialisés comprennent : l'inspection des soudures bout à bout, l'inspection des vilebrequins, la détection de la corrosion des pipelines, l'inspection des soudures de rails, l'inspection des jantes et des essieux, l'inspection des boulons, l'inspection TKY et d'autres modules spécifiques à l'application.

Module TOFD

Comprend la configuration des paramètres de processus et les paramètres des coins de sonde. Calcule automatiquement les paramètres de la zone de couverture en fonction de la sonde et des paramètres de processus, y compris la PCS (Probe Center Separation), la couverture de la surface de balayage, la couverture de la paroi arrière et les calculs de l'angle du faisceau.

Module conventionnel

Les fonctions clés comprennent : l'affichage de la forme d'onde A-scan ; les paramètres de la plage de la porte, horizontaux, de profondeur et d'amplitude ; la configuration de la vitesse du son, du retard et du point zéro ; la capacité de gel de la forme d'onde ; les courbes DAC (Distance Amplitude Correction) ; le contrôle automatique du gain ; les modes écho d'impulsion et émission-réception ; le réglage de la largeur d'impulsion et de la tension d'émission ; les options de filtrage ; les fonctions de stockage et de rappel des paramètres des canaux.

Conception des processus

Intègre la modélisation de la simulation des processus avec la compatibilité des logiciels de CAO pour l'importation des dimensions des pièces directement dans l'instrument. Permet le rappel direct de la géométrie de la pièce et fournit des processus d'inspection personnalisés avec des solutions complètes clés en main.

Étalonnage du réseau phasé

Prend en charge les fonctions de compensation de courbe ACG (Angle Corrected Gain) et TCG (Time Corrected Gain) standard ASME (TCG enregistre jusqu'à 16 points), traitant les problèmes d'uniformité de la distribution de l'énergie et de précision de la mesure dans le balayage sectoriel. Comprend des procédures d'étalonnage simplifiées pour la vitesse du son, le retard, l'ACG, le TCG et les paramètres de l'encodeur avec un fonctionnement convivial.

Traitement d'image

Les fonctions de focalisation et de lissage dynamiques de la profondeur garantissent une excellente résolution de détection et une qualité d'image supérieure pour les défauts à différentes profondeurs. Les capacités de zoom et de panoramique de l'image permettent des mises en page d'affichage personnalisées, tandis que la fonctionnalité d'extension de la porte permet une observation détaillée des défauts. Prend en charge l'affichage multi-groupes avec jusqu'à 4 groupes d'affichage simultanés.

Conception structurelle

Construction entièrement étanche à l'eau et à la poussière, adaptée aux environnements de contrôle difficiles. Les options d'interface complètes incluent l'USB 3.0 pour le transfert de données à haut débit et la sortie vidéo DisplayPort (DP) convertible en HDMI pour une extension d'écran illimitée.

Précision du retard

La précision du retard au niveau de la nanoseconde améliore la précision du retard de phase, supprimant de manière significative les lobes secondaires tout en améliorant la résolution longitudinale et latérale du faisceau pour une clarté d'image améliorée.

Acquisition de données

Stockage continu de l'A-scan, imagerie rapide en temps réel pour le balayage linéaire par réseau phasé, le balayage sectoriel, le balayage C et le balayage TOFD. Imagerie par méthode de focalisation totale avec enregistrement continu des données via l'encodeur ou le déclenchement basé sur le temps.

Lois de focalisation

Calcul automatique et génération rapide basés sur l'angle du faisceau, la distance focale, le mode de balayage, la sonde et les paramètres du coin. Pas d'angle de balayage sectoriel avec optimisation automatique.

Filtres

Options de filtre passe-haut, passe-bas et à bandes étroites multiples. La largeur de bande du filtre d'impulsion est automatiquement optimisée en fonction de la fréquence de la sonde, mettant en valeur une technologie avancée de traitement du bruit.

Affichage

Écran tactile TFT de qualité industrielle de 10,4 pouces offrant une excellente visibilité dans des conditions extérieures et des environnements lumineux.

Alimentation

Double capacité d'alimentation CA/CC avec fonctionnement sur batterie assurant plus de 4,5 heures de fonctionnement continu.

Paramètres techniques :

Paramètres des canaux
Mode PA/TFM	32:128 canaux
Mode UT	2 canaux
Mode TOFD	2 canaux

Indice de performance des ultrasons conventionnels
PRF	25 Hz ~ 10 kHz
Tension d'émission	75 V ~ 250 V (charge de 50 Ω)
Largeur d'impulsion	30 Ns ~ 1 000 ns, pas de 5 ns
Amortissement	400 Ω, 80 Ω
Fréquence d'échantillonnage	100 MHz
Bande passante	Couverture multibande 0,5 MHz ~ 20 MHz (-3 dB)
Gain	0,0 dB ~ 110,0 dB
Marge de sensibilité	≥ 60 dB (bande étroite), ≥ 52 dB (bande large) (2,5P20, trou à fond plat 2000022)
Linéaire vertical	≤ 3 %
Linéaire horizontal	≤ 0,1 %
résolution	≥ 26 dB (2,5P20)
Plage dynamique	≥ 30 dB
Fréquence d'échantillonnage	100 MHz
Filtre	Passe-haut, passe-bas, plusieurs bandes étroites
détection	Positive, Négative, Onde complète, Radiofréquence (Mode TOFD)
Canal	deux canaux
Portée maximale	10 000 mm (onde longitudinale en acier)
Porte de mesure	A, B, G
Point de départ de la porte	Gamme complète
Largeur de la porte	Du point de départ de la porte à la gamme complète
Hauteur de la porte	1 ~ 99 %
Alarme	Alarme sonore et lumineuse
Mode de mesure	Frontière, Crête
TCG	16 heures

Indicateurs de performance du réseau phasé/focalisation totale
Nombre de canaux	32:128 canaux
Ouverture maximale	Réseau à 32 éléments
Nombre maximal d'éléments de réseau pris en charge	128 éléments de réseau
Règle de mise au point	Pas moins de 1 024
Plage d'angle de balayage	-89° ~ 89°
Fonction d'étalonnage	Vitesse du son, retard, TCG, ACG, encodeur
Plage de détection	1 000 mm
Pas d'angle minimum	0,1°, avec fonction d'optimisation automatique
Fréquence d'échantillonnage	100 MHz, 10 bits
détection	Onde complète
Affichage de la hauteur de l'onde de balayage A	Jusqu'à 800 %
Gain analogique réglable	80 dB
Fréquence de répétition maximale	20 kHz
Tension d'émission	20 V ~ 110 V (charge de 50 Ω)
Mode d'impulsion	Onde carrée bipolaire
Largeur d'impulsion	30 Ns ~ 1 000 ns, pas de 5 ns
Bande passante	Couverture multibande 0,5 MHz ~ 20 MHz (-3 dB)
Filtrage	Passe-haut, passe-bas, plusieurs bandes étroites
Déclencheur	Encodeur, Base de temps
Mode de mesure	Frontière, Crête
Lecture de l'affichage	Amplitude, Trajet du son, Horizontal, Profondeur
Résolution de mesure	0,5 mm
Type de balayage	Balayage linéaire, Balayage sectoriel, Balayage C, Balayage D, Méthode de focalisation totale (TFM)
Longueur de balayage	Pas moins de 15 mètres
Vitesse de balayage	Pas moins de 30 mm/s
Imagerie TFM	2D en temps réel
Nombre de mises au point TFM	Jusqu'à 1 million de points
Imagerie de reconstruction 3D	Oui

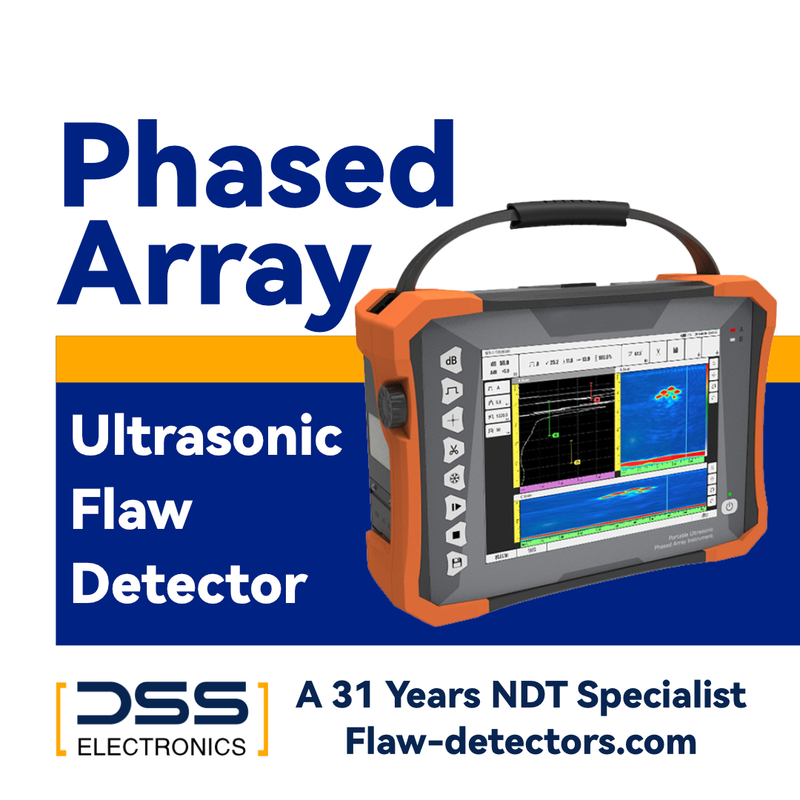

Détecteur d'ultrasons à réseau phasé portable DSS-PAUT28

Le DSS-PAUT28 est un détecteur d'ultrasons à réseau phasé portable de pointe doté de 32:128 canaux de détection. Cet instrument polyvalent intègre une gamme complète de fonctions d'inspection, notamment :

Ultrasons conventionnels

Diffraction du temps de vol (TOFD)

Réseau phasé traditionnel

Imagerie entièrement focalisée

Balayage simultané TOFD et réseau phasé (prenant en charge les sondes à double réseau)

Conçu pour une utilisation robuste sur le terrain, le DSS-PAUT28 est doté d'un panneau étanche et résistant à l'huile et d'un fonctionnement à écran tactile intuitif. Il assure l'enregistrement complet des données pour toutes les inspections, ce qui en fait une solution de pointe pour les équipements de contrôle par ultrasons à réseau phasé intelligents.

Principaux domaines d'application :

Le DSS-PAUT28 est idéal pour un large éventail d'inspections industrielles, notamment :

Inspections de soudures conventionnelles et spécialisées dans :
Structures en acier
Chaudières de centrales électriques
Récipients sous pression
Pipelines
Composants de l'énergie nucléaire
Navires
Réservoirs de pétrole et de stockage
Pipelines d'éthylène
Ingénierie des systèmes ferroviaires : inspections des soudures, des véhicules et des essieux de machines
Aérospatiale : inspection approfondie des têtes de soudure par friction en alliage d'aluminium et des structures de liaison en matériaux composites
Industrie de l'énergie : inspection des racines de feuilles, des aubes et des boulons
Pièces avec un espace de déplacement limité : L'instrument est équipé de deux canaux d'inspection TOFD, capables de couvrir des cordons de soudure de 100 mm d'épaisseur en un seul passage.

Logiciel :

Balayage C des soudures

Modélisation 3D des soudures

Détecteur ultrasonore à réseau phasé DSS-PAUT28 2

Méthode de focalisation totale (TFM)

Canal de détection

Fonction de détection à réseau phasé à travers l'huile 32:128, fonction d'imagerie de détection à mise au point complète, balayage simultané TOFD et réseau phasé, prise en charge des sondes à double réseau, fonction de détection TOFD à deux canaux, détection conventionnelle à deux canaux et autres fonctions pour répondre aux divers besoins de détection des clients.

Module à réseau phasé

Module TFM à ondes longitudinales, module TFM à ondes de cisaillement, module d'inspection TFM des soudures bout à bout, module d'inspection dimensionnelle des soudures bout à bout, module d'inspection des soudures bout à bout (TOFD+réseau phasé multi-groupes le même jour), module d'inspection TFM par balayage C de plaque plate, module d'inspection par balayage C de plaque plate, module d'inspection TFM de boulons, module d'inspection de boulons, module d'inspection TFM de corrosion, module d'inspection de corrosion, module d'inspection TK, etc.

Module TOFD

Il a la fonction de définir les paramètres de processus et les paramètres du module de sonde, et calcule les paramètres pertinents de la zone de couverture en fonction de la sonde et des paramètres de processus, y compris PCS, la véritable couverture du balayage, la véritable couverture du moule du fond et l'angle du son.

Conception des processus

Modèle 3D de bloc d'essai universel

balayage sectoriel

Imagerie 2D des boulons

Modélisation 3D des soudures

Modélisation 3D des soudures

Balayage C des soudures

Il dispose d'un modèle de simulation de processus, et vous pouvez également utiliser un logiciel de CAO pour modifier la taille de la pièce et l'importer dans l'instrument, appeler directement la forme de la pièce et personnaliser des processus d'inspection exclusifs pour les utilisateurs, en fournissant un ensemble complet de solutions en un seul arrêt.

Affichage

Écran TFT de qualité industrielle de 10,4 pouces, assure un fonctionnement normal et offre un excellent effet d'affichage à l'extérieur ou sous une forte lumière.

Application :

Inspection par réseau phasé du scanner automatique de pipeline

Compatible avec diverses sondes d'équipement d'essais non destructifs telles que le réseau phasé, la TOFD, les courants de Foucault, etc. ; assure que la sonde balaie la vieille soudure de tuyau en parallèle et à une vitesse uniforme, réduit l'intensité du travail des opérateurs, réduit les erreurs humaines, élimine les interférences de bruit et améliore l'efficacité de la détection ; voie flexible, changement libre de courbure, adapté aux tuyaux de plus de 250 mm ; entraînement à deux roues, la sonde peut être ajustée dans les directions circonférentielle et axiale le long du tuyau ; commande automatique à distance, un encodeur peut être ajouté ; faible consommation d'énergie, huile rechargeable remplaçable, temps de veille de plus de heures ; matériau ultra-léger, facile à installer et coûteux.

Inspection de soudure de routine

Le balayage en éventail à réseau phasé est utilisé pour les soudures bout à bout, les soudures d'angle et les soudures TKY dans les structures en acier, les chaudières de centrales électriques, les récipients sous pression, les pipelines de transmission, le nucléaire, les réservoirs de pétrole, les réservoirs de stockage, etc. Les ondes primaires et secondaires sont utilisées pour couvrir entièrement les soudures, et le balayage linéaire remplace le balayage en zigzag, ce qui améliore considérablement l'efficacité et la fiabilité de la détection.

Inspection par balayage C à réseau phasé des matériaux composites

L'utilisation généralisée des matériaux composites, en particulier dans l'aérospatiale, était auparavant détectée par une seule sonde et un seul point, ce qui avait une faible efficacité de détection et était facile à manquer. La méthode de détection par poussée de réseau de contrôle de l'armoire peut non seulement améliorer l'efficacité de la détection, mais également visualiser les défauts et évaluer la zone de défaut.

Inspection des boulons ou des tuyaux filetés

Les boulons sont utilisés dans de nombreuses connexions de flux de structures en acier. Les fissures du diamètre de la racine des boulons affectent gravement l'utilisation des filetages. En utilisant le balayage en éventail à petit angle du réseau phasé pour couvrir la zone de filetage de l'inspection des boulons, il est facile de déterminer si les filetages ont des fissures en affichant les résultats dans une image. L'instrument DSS-PAUT-28 répond aux exigences de la technologie de détection à réseau phasé acoustique de champ de boulons à haute température dans l'annexe D des directives techniques standard de l'énergie "DL/T 694-2012 pour les essais par ultrasons des boulons de fixation à haute température".

Inspection des joints de tuyaux en PE

Le joint de fusion électrique du pipeline d'éthylène adopte la détection par balayage linéaire à réseau phasé, qui peut détecter une bonne soudure, une soudure non fondue, une inclusion de laitier (boue dans le sable), une soudure surbrûlée et un état froid. Les résultats des tests sont clairs et faciles à juger. Le joint d'augmentation de chaleur du deuxième pipeline de réglage adopte le balayage à réseau phasé et le balayage sectoriel pour couvrir l'ensemble du joint, et toutes sortes de défauts ont un taux de détection élevé.

Solution d'inspection des soudures de tuyaux de petit diamètre

À l'heure actuelle, l'inspection des soudures de tuyaux de petit diamètre est généralement effectuée par rayons X, mais l'inspection par rayons X a un rayonnement élevé et ne peut pas être effectuée en même temps que d'autres types de travaux, ce qui prend du temps de construction. L'inspection acoustique conventionnelle utilise la zone proche du champ du champ acoustique en raison de la faible épaisseur de paroi, et il existe de nombreuses conversions onde-poids, ce qui rend difficile la quantification et l'identification des signaux. Les résultats de l'inspection sont fortement affectés par le niveau, l'état et les conditions de travail sur site des inspecteurs. Notre société a lancé un nouveau détecteur d'ultrasons à réseau phasé auto-développé, une sonde à réseau phasé pour l'inspection de tuyaux de petit diamètre et un détecteur à chaîne pour les tuyaux de petit diamètre, qui sont

Il fournit une solution unique pour l'inspection des soudures. Les résultats de l'inspection sont affichés graphiquement, formant un affichage A+5+C, ce qui est pratique pour l'identification, la caractérisation et la mesure des défauts. La sonde à réseau phasé à mise au point à puce incurvée spécialement conçue et la conception sérialisée répondent aux exigences des modules d'arc de divers diamètres de tuyaux, avec un rapport signal/bruit et une résolution plus élevés. Le scanner à chaîne spécialement conçu est facile à installer et à tester, et peut être étendu pour différents diamètres de tuyaux.

Support et services :

Support technique et service pour le détecteur d'ultrasons à réseau phasé DSS-PAUT28

Nous fournissons un support technique et un service pour garantir que nos clients sont satisfaits de leur détecteur de défauts par courants de Foucault portable. Nous offrons une assistance sur site et en ligne pour tous nos produits.

Assistance sur site

Notre équipe d'assistance sur site est disponible pour vous aider en cas de problèmes liés à l'installation, au dépannage ou à la maintenance de votre détecteur de défauts par courants de Foucault portable. Nos techniciens peuvent se rendre chez vous et vous aider pour toutes les questions ou tous les problèmes que vous pourriez avoir.

Assistance en ligne

Notre équipe d'assistance en ligne est disponible 24 h/24 et 7 j/7 pour vous aider en cas de questions ou de problèmes que vous pourriez avoir avec votre détecteur de défauts par courants de Foucault portable. Nous avons une fonction de chat en direct sur notre site Web, ainsi qu'un système de tickets en ligne pour les problèmes plus approfondis. Notre équipe est toujours disponible pour vous aider.
